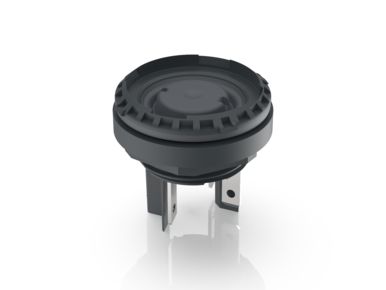

产品图来源：RAFI eCatalog
LUMOTAST 16，发光按键 5V，圆形卡圈, C-LAB, 触感的, 1 常开
LUMOTAST 16 · 一体式按钮 · 安装孔 16.2 毫米；外径尺寸 23.5 毫米
货号1.15.210.921/0000
原厂目录号1152109210000
状态在产
CEcURusVDEWEEE
- 安装孔
- 16.2 毫米
- 外径尺寸
- 23.5 毫米
- 触点功能
- 1 常开
- 操作功能
- 触感的
产品说明
通过使用RAFI短程按键，LUMOTAST 16发光按键提供清晰的触觉反馈 – 带有明显的点击咔嗒声。同时，它以使用和安装的多样化在工业范围内赢得信赖。
英文原名：LUMOTAST 16, illuminated pushbutton 5V, round collar, C-LAB, momentary contact function, 1 NO, inscribable
德文原名：LUMOTAST 16 , Leuchtdrucktaster 5V, Bund rund, C-LAB, tastend, 1 S, beschriftbar
技术参数
按原厂参数表分组展示；字段名与值保持原站中文口径，未做归一化。参数只对应该型号。
一般参数 19
| 卡圈颜色 | 黑色 |
|---|---|
| 发光元件颜色 | 白色 |
| 卡圈形状 | 圆形 |
| 工作温度，最低 | -25 °C |
| 工作温度，最高 | 70 °C |
| 存储温度，最低 | -40 °C |
| 存储温度，最高 | 80 °C |
| 可发光 | 是 |
| 包装 | 包装纸盒 |
| 包装数量 | 10 碎片 |
| 净重 | 4.2 公克 |
| 使用寿命 | 500,000 次 |
| B10 | 600,000 次 |
| 正面保护方式遵照DIN EN 60529 | IP65 IP67 |
| 抗振性遵照IEC 60068-2-6标准 | 5g在10 - 500Hz |
| 最低订购量 (MOQ) | 10 碎片 |
| RoHS 一致性 | 是 |
| REACH 一致性 | 是 |
| country of origin | HU |
安装尺寸 6
| 外径尺寸 | 23.5 毫米 |
|---|---|
| 正面高度 | 22.3 毫米 |
| 安装孔 | 16.2 毫米 |
| 安装深度 | 18 毫米 |
| 安装高度 | 4.6 毫米 |
| 卡圈尺寸 | 23.5 毫米 |
机械特性 8
| 背面端子 | 快插端子2.8 x 0.5 |
|---|---|
| 固定 | 螺圈 |
| 操作功能 | 触感的 |
| 螺圈扭矩，最大 | 0.8 牛顿计 |
| 触点功能 | 1 常开 |
| 触点系统 | 跳跃式触点 |
| 触点材料 | 金 |
| 可焊接性 | 否 |
电气特性 12
| 测定绝缘电压 | 42 V |
|---|---|
| 发光元件工作电压，最低 | 4.8 V |
| 发光元件的工作电压，最大 | 5.2 V |
| 额定电压，最小 | 0.02 V |
| 额定电压，最大 | 35 V |
| 电压型 | DC |
| 额定工作电压 | 0.02-35 V |
| 发光元件工作电流，最小 | 30 毫安 |
| 发光元件工作电流，最大 | 50 毫安 |
| 额定电流，最小 | 0.0001 A |
| 额定电流，最大 | 0.1 A |
| 额定功率，最大 | 1 Watt |
规格符合 UL 60947 标准 2
| 最大额定电压 | 30 V AC (42,2 V peak) |
|---|---|
| UL Enclosure Type Rating/正面外壳类型评估 | type 1 |
配套附件
原厂页面列出的附件/配套件。本站已收录的型号可直接打开；未收录的保留原厂名称与货号。
- 5.70.800.203/0000 LUMOTAST 16 C-LAB 印字页DIN A4
- — C-LAB印字页，已打印
- 5.37.540.029/6000 插件分配器
- 5.24.269.011/0100 单独件，螺圈, M16, 黑色, 22 mm x 22 mm
