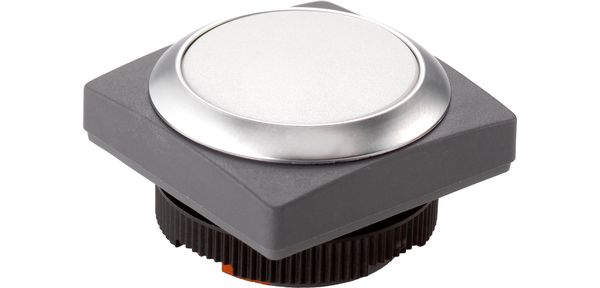

产品图来源：RAFI eCatalog
RAFIX 22 FS+按键，平灯罩，正方形卡圈, 触感的, 前圈 银金属色, 灯罩 白色
RAFIX 22 FS + · 一体式按钮 · 安装孔 22.3 毫米；外径尺寸 29.8 毫米
货号1.30.270.071/2200
原厂目录号1302700712200
状态在产
CCCCETÜVcURusVDE
- 安装孔
- 22.3 毫米
- 外径尺寸
- 29.8 毫米
- 灯罩颜色
- 白色
- 操作功能
- 触感的
产品说明
不透明的按钮，因此不发光。
英文原名：RAFIX 22 FS+, pushbutton, flat bezel, square collar, momentary contact function, frontring metallic silver, bezel white
德文原名：RAFIX 22 FS+, Drucktaster, Blende flach, Bund quadratisch, tastend, Frontring silbermetallic, Blende weiß
技术参数
按原厂参数表分组展示；字段名与值保持原站中文口径，未做归一化。参数只对应该型号。
一般参数 21
| 可拆卸 | 没有 |
|---|---|
| 灯罩颜色 | 白色 |
| 边框/蘑菇属性 | 半透明 |
| 前圈颜色 | 银金属色 |
| 卡圈形状 | 正方形 |
| 工作温度，最低 | -25 °C |
| 工作温度，最高 | 70 °C |
| 存储温度，最低 | -40 °C |
| 存储温度，最高 | 80 °C |
| 可发光 | 否 |
| 包装 | 包装纸盒 |
| 包装数量 | 10 碎片 |
| 使用寿命 | 1,000,000 次 |
| B10 | 1,300,000 次 |
| 正面保护方式遵照DIN EN 60529 | IP65 |
| 环境影响耐抗性 | IEC 60068-2-14 IEC 60068-2-30 IEC 60068-2-33 IEC 60068-2-78 |
| 根据标准抗盐雾 | IEC 60068-2-11 |
| 最低订购量 (MOQ) | 10 碎片 |
| RoHS 一致性 | 是 |
| REACH 一致性 | 是 |
| country of origin | HU |
安装尺寸 7
| 外径尺寸 | 29.8 毫米 |
|---|---|
| 正面高度 | 18.5 毫米 |
| 安装孔 | 22.3 毫米 |
| 安装深度 | 9.2 毫米 |
| 安装高度 | 9.85 毫米 |
| 矩阵安装间距，最少 | 30 x 30 毫米 |
| 卡圈尺寸 | 29,8 x 29,8 毫米 |
机械特性 5
| 固定 | 螺圈 |
|---|---|
| 操作功能 | 触感的 |
| 操作力，最大 | 100 N |
| 操作路径，最大 | 4 毫米 |
| 螺圈扭矩，最大 | 1.2 牛顿计 |
规格符合 UL 60947 标准 1
| UL Enclosure Type Rating/正面外壳类型评估 | type 1 type 4X indoor |
|---|
配套附件
原厂页面列出的附件/配套件。本站已收录的型号可直接打开；未收录的保留原厂名称与货号。
- — 单独件，RAFIX FS-技术，短行程适配器
- — RAFIX 22 FS + ，RAMO 22, 盲盖
- 5.05.800.062/0000 RAFIX / RAMO 用于螺圈的紧固扳手
- — 用于牌架的印字牌
- — 标识牌
