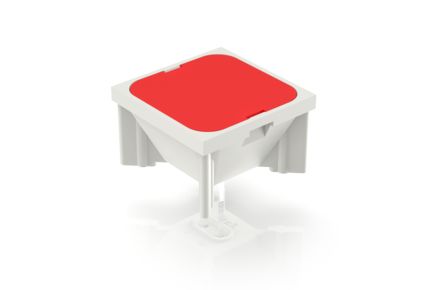

产品图来源：RAFI eCatalog
产品说明
RF 15 发光面板的边长为15 x 15mm，您的使用范围是把覆膜下的扁平面输入键盘作为纯显示元件。
英文原名：RF 15, indicator field, full illumination, lamp red, bezel red
德文原名：RF 15, Leuchtfeld, Vollausleuchtung, Leuchtmittel rot, Blende rot
技术参数
按原厂参数表分组展示；字段名与值保持原站中文口径，未做归一化。参数只对应该型号。
一般参数 20
| 灯罩颜色 | 红色 |
|---|---|
| 发光元件颜色 | 红色 |
| 工作温度，最低 | -25 °C |
| 工作温度，最高 | 70 °C |
| 存储温度，最低 | -25 °C |
| 存储温度，最高 | 70 °C |
| 可发光 | 是 |
| 发光元件 | 全发光 LED |
| 手工焊接时间，最长 | 5 sec |
| 手焊焊接温度 | 350 °C |
| 波峰焊焊接温度 | 260 °C |
| 焊接技术 | 手 / 波 |
| 焊接耐热强度，根据标准 | DIN EN 60068-2-20 |
| 包装 | 滑轨 |
| 包装数量 | 32 碎片 |
| 净重 | 2.1 公克 |
| 最低订购量 (MOQ) | 32 碎片 |
| RoHS 一致性 | 是 |
| REACH 一致性 | 是 |
| country of origin | HU |
安装尺寸 4
| 外径尺寸 | 15 毫米 |
|---|---|
| 正面高度 | 9.15 毫米 |
| 安装高度 | 9.15 毫米 |
| 矩阵安装间距，最少 | 19.05 毫米 |
机械特性 3
| 背面端子 | THT |
|---|---|
| 固定 | 焊接 |
| 可焊接性 | 是 |
电气特性 4
| 发光元件工作电压，最低 | 2 V |
|---|---|
| 发光元件的工作电压，最大 | 5 V |
| 发光元件工作电流，最大 | 30 毫安 |
| 滴定电阻 | 没有 |
