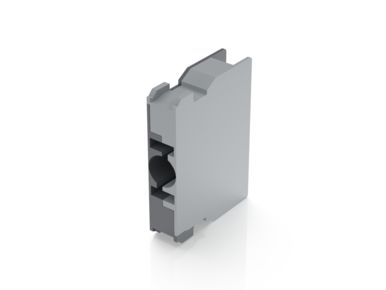

RAFIX 22 QR，灯座，笼扣弹簧，不带连接器, 用于 BA9s

Name: RAFIX 22 QR，灯座，笼扣弹簧，不带连接器, 用于 BA9s
Brand: RAFI
SKU: 5.00.070.078/0000

RAFIX 22 QR · 触点模块 · 外径尺寸 49.9 毫米；背面端子笼扣弹簧

货号5.00.070.078/0000

原厂目录号5000700780000

状态在产

CEENECcURusVDEWEEE

获取报价 / 样件原厂在线数据表

外径尺寸: 49.9 毫米
背面端子: 笼扣弹簧
固定: 锁定
工作温度，最高: 70 °C

产品说明

RAFIX控制单元是由多个部件组成的模块化单元。在RAFIX 22 QR系列中，它们总是由执行元件、联轴器和开关元件组成，或由灯附件、联轴器和灯座组成。装配时，首先将开关元件和灯座套入联轴器中。然后将本装置套接在执行元件或信号灯上。为了释放，必须启动卡口杆。对于可照明的执行器和指示灯，请使用灯座/LED元件作为联轴器的中间元件。不同颜色标记的开关元件可以防止在轴承和连接时的混淆。 1/2NC触点=1/2红色侧盖 1/2常开触点=1/2绿色侧盖 1个NC和1个NO触点=1个红色和1个绿色侧盖。银色触点=外壳基色为黑色金触点=外壳基色为灰色灯座和LED元件=全黑属于一对触点的连接在连接侧用颜色标示，并提供触点识别号。1-2=NC触点，3-4=NO触点。根据 UL 标准使用： RAFIX组合开关在RAFI被定义为模块式元件，由操作元件、所需连接器和各自的接触或照明单元组成。操作元件（如按钮、急停操作器等）拥有设计时预先考虑到的可触性、复位功能和仅与相应合适的触点模块相组合的功能

英文原名：RAFIX 22 QR, lamp socket, cage clamp terminal, without coupling, for BA9s

德文原名：RAFIX 22 QR, Lampenfassung, Käfigzugfeder, ohne Kupplung, für BA9s

技术参数

按原厂参数表分组展示；字段名与值保持原站中文口径，未做归一化。参数只对应该型号。

一般参数 16

壳体颜色	浅灰色
工作温度，最低	-25 °C
工作温度，最高	70 °C
存储温度，最低	-40 °C
存储温度，最高	80 °C
可发光	是
发光元件支座	BA9s
包装数量	10 碎片
净重	13 公克
环境影响耐抗性	IEC 60068-2-14 IEC 60068-2-30 IEC 60068-2-33 IEC 60068-2-78
抗冲击性，遵照IEC 60068-2-27标准	50g在11ms振幅半正弦
抗振性遵照IEC 60068-2-6标准	10g在40 - 500Hz
最低订购量 (MOQ)	10 碎片
RoHS 一致性	是
REACH 一致性	是
country of origin	HU
